定子绕组的绝缘结构

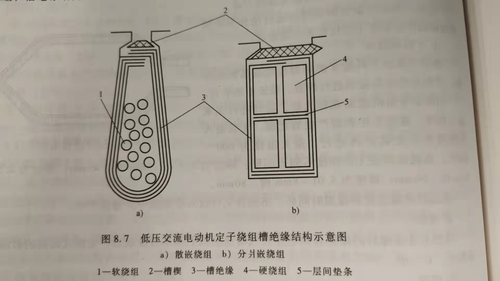

对于额定电压小于3kV的低压交流电动机来说，定子绕组经常采用散嵌绕组和分爿嵌绕组；槽绝缘结构图如下所示

散嵌绕组的绝缘结构基本上包括：匝间绝缘、槽绝缘、相间绝缘、层间绝缘和引出线绝缘。

1）匝间绝缘

匝间绝缘是指每一匝线圈之间的绝缘层。这种绝缘是依靠电磁线本身的绝缘漆膜（漆包线）或外包绝缘层绕包线来保证的，一般不需要另加绝缘处理。只要电磁线的绝缘质量符合要求，匝间绝缘就能够得到保证。

2）槽绝缘

槽绝缘是指在嵌线之前在槽内预先插入的绝缘层。一般情况下，槽绝缘应该有两层；紧靠槽壁的一层主要是起机械保护作用的，防止槽壁损失相关绝缘层；紧靠电磁线的一层主要是防止在嵌线过程电磁线收到伤害，

槽绝缘的材料大多采用聚酯薄膜复合材料、聚酰亚胺复合材料、硅有机玻璃复合材料等。槽绝缘的尺寸通常以不同电压等级的爬电距离来确定，例如，对于中小型低压电机来说，槽绝缘伸出定子铁心的外露长度：小型电机为6~15mm；中型电机至少为20mm。

3）相间绝缘

相间绝缘是指在绕组端部相与相（同相或不同相）之间的一层绝缘。在同一槽内嵌有不同相线圈或功率较大、尺寸较大的线圈时，相间绝缘是必须的。

4)层间绝缘

层间绝缘是指在采用双层绕组时槽内上层线圈与下层线圈之间的一层绝缘。

5）引出线绝缘

引出线绝缘是指定子绕组引出线至接线盒内接线螺栓之间的一段电缆的绝缘。它取决于引出电线的绝缘。这种电缆是一种专用的电机引线电缆，应该符合JB/T6213.1~6——2006《电机绕组引线软电缆和软线》的要求。

当按照匝间绝缘、槽绝缘、相间绝缘、层间绝缘处理并嵌线之后，应该在槽口打入槽楔进行固定。通常，槽楔和层间垫条常用经过绝缘处理的竹板和酚醛层压纸板制造。
